PN01-8301150-T20A01

PN01-8301150-T20A01 Powiększ

Pantograf NTP, długość drążka 830-1150mm

Więcej szczegółów

Kolor materiału:
Aluminium(A01) / Czarny(T20)
Materiał:
Aluminium / plastik
Dodatkowy mechanizm:
Gazowy mechanizm podnoszący z miękkim domykiem
Długość drążka:
830-1150mm
Max. obciążenie:
12kg


Skład kompletu :

PANTOGRAF NTP skład zestawu

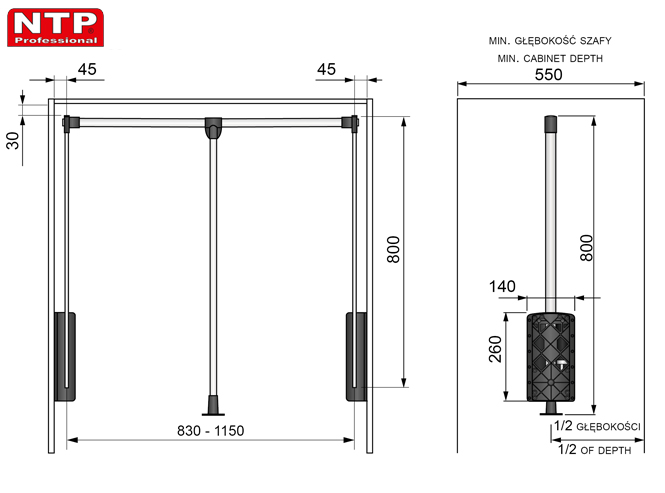

PANTOGRAF NTP 830-1150 rysunki techniczne

Montaż :


1. Przymocuj lewy i prawy mechanizm używając przynajmniej po 8 wkrętów do jednego i drugiego.

2. Przymocuj drążek uchwytowy do drążka wieszakowego przy użyciu wkrętu M3.

3. Przymocuj plastikowy uchwyt do drążka uchwytowego przy użyciu wkrętu M3. Dostosuj długość drążka  wieszakowego tak aby był krótszy o 9cm niż wewnętrzna szerokość szafy, aby zablokować długość drążka obróć jego końcówki w sposób pokazany na rysunku.

4. Opuść w dół ramiona mechanizmu i umieść na nich mocowania drążka. Umieść w nich drążek wieszakowy i przymocuj wkrętami na klucz imbusowy.

PANTOGRAF NTP 450-600 montaż
